带通滤光片
带通滤光片只允许较窄波长范围的光通过，常见的是法布里-珀罗型滤光片，它实质 上是一个法布里-珀罗标准具(见法布里-珀罗干涉仪)。具体结构为：玻璃衬底上涂一层半透明金属层，接着涂一层氟化镁隔层，再涂一层半透明金属层，两金属 层构成了法布里-珀罗标准具的两块平行板。当两极的间隔与波长同数量级时，透射光中不同波长的干涉高峰分得很开，利用别的吸收型滤光片可把不允许透过的光 滤掉，从而得到窄通带的带通滤光片，其通频带宽度远比普通吸收型滤光片要窄。

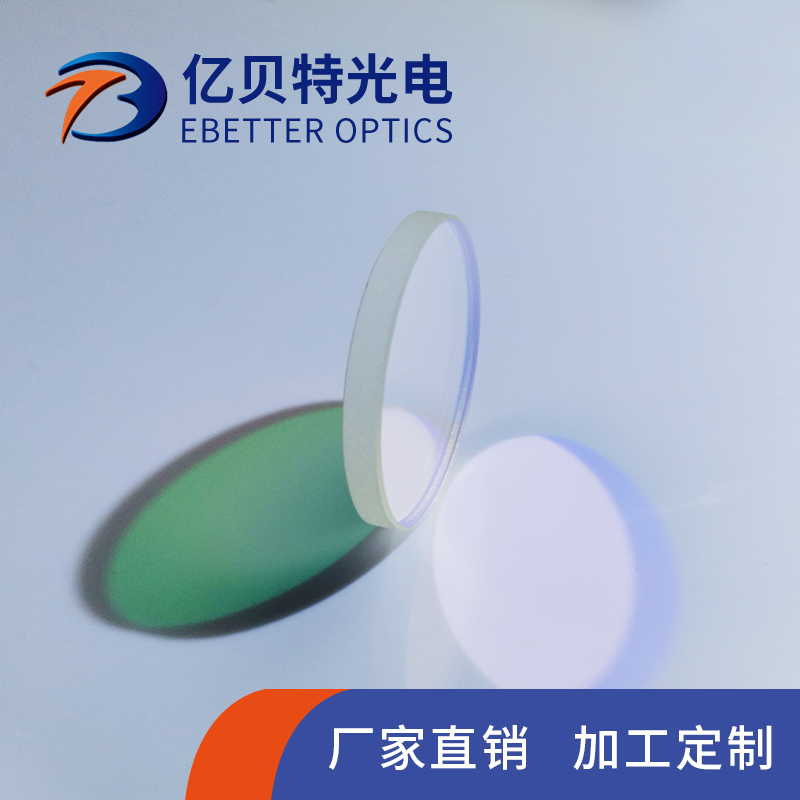

亿贝特光电-带通滤光片产品图
带通滤光片
带通滤光片只允许较窄波长范围的光通过，常见的是法布里-珀罗型滤光片，它实质 上是一个法布里-珀罗标准具(见法布里-珀罗干涉仪)。具体结构为：玻璃衬底上涂一层半透明金属层，接着涂一层氟化镁隔层，再涂一层半透明金属层，两金属 层构成了法布里-珀罗标准具的两块平行板。当两极的间隔与波长同数量级时，透射光中不同波长的干涉高峰分得很开，利用别的吸收型滤光片可把不允许透过的光 滤掉，从而得到窄通带的带通滤光片，其通频带宽度远比普通吸收型滤光片要窄。
带通滤光片主要光学指标如：波长定位精度、半波带宽精度、波形系数（矩形化程度）、峰值透射率等均。
紫外窄带滤光片 可见窄带滤光片 近红外滤光片
200～399 nm 400～740 nm 750～2500nm
应用领域： 荧光分析仪，酶标仪，有线电视升级设备，无线传输设备，手机条码扫描，红外电子白板，红外摄像头，红外触摸屏，虹膜识别，红外医疗仪器，红外油墨识别，红膜识别、人脸识别感应器系统。手持红外激光测距仪，激光测距仪，光学仪器，医疗健康设备及检测仪器。
相关参数：
| 中心波长 | 245-1064nm |
| 半带宽 | 5nm；10nm; 20nm; 30nm, 50nm or custom |
| 截止范围 | 200-1200nm |
| 光密度 | OD3; OD4; OD5; OD6 |
| 尺寸公差 | 0.5-600±0.02mm |
| 通光孔径 | ≥90% |
| 厚度公差 | 0.3-50±0.02mm |
| 面型 | 1/10λ |
| 表面质量 | 10-5 |
| 倒角 | 45°×0.2mm |
| 镀膜 | 硬膜 |

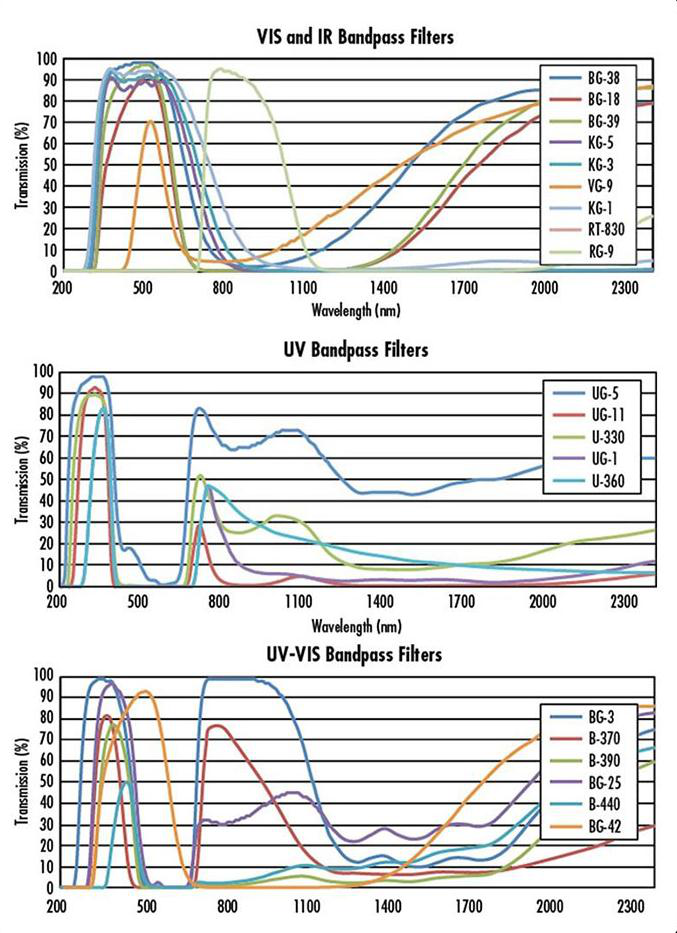

带通滤光片光谱通过率曲线图
带通滤光片产品展示图：

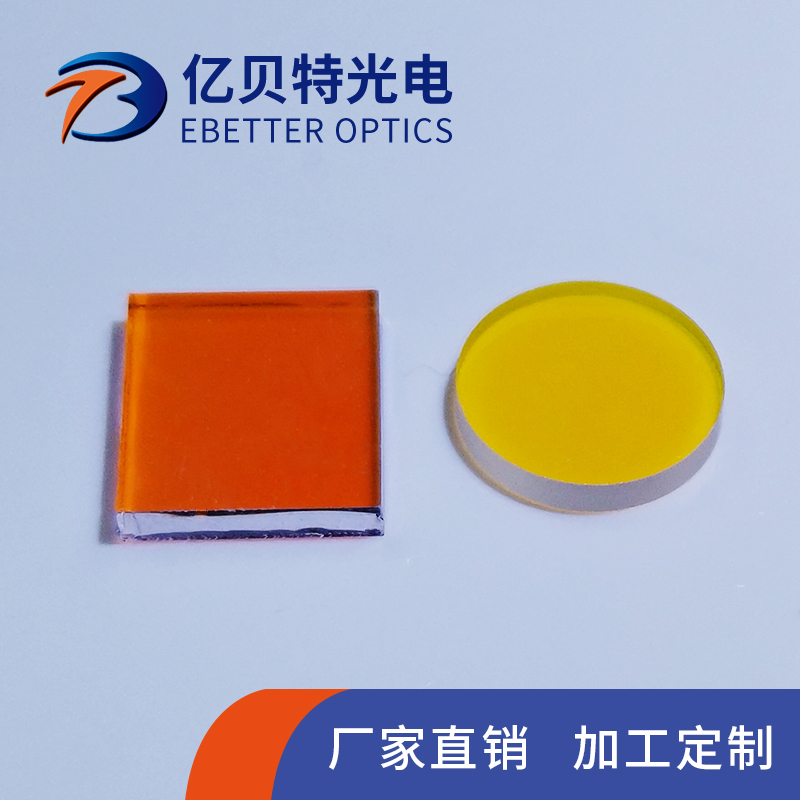

带通滤光片产品展示图1

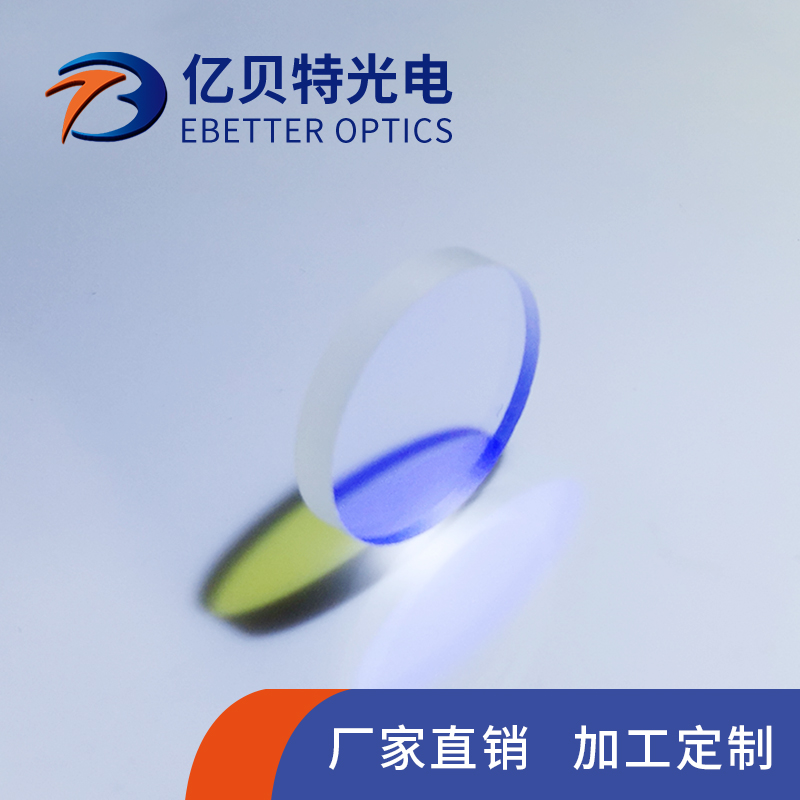

带通滤光片产品展示图2

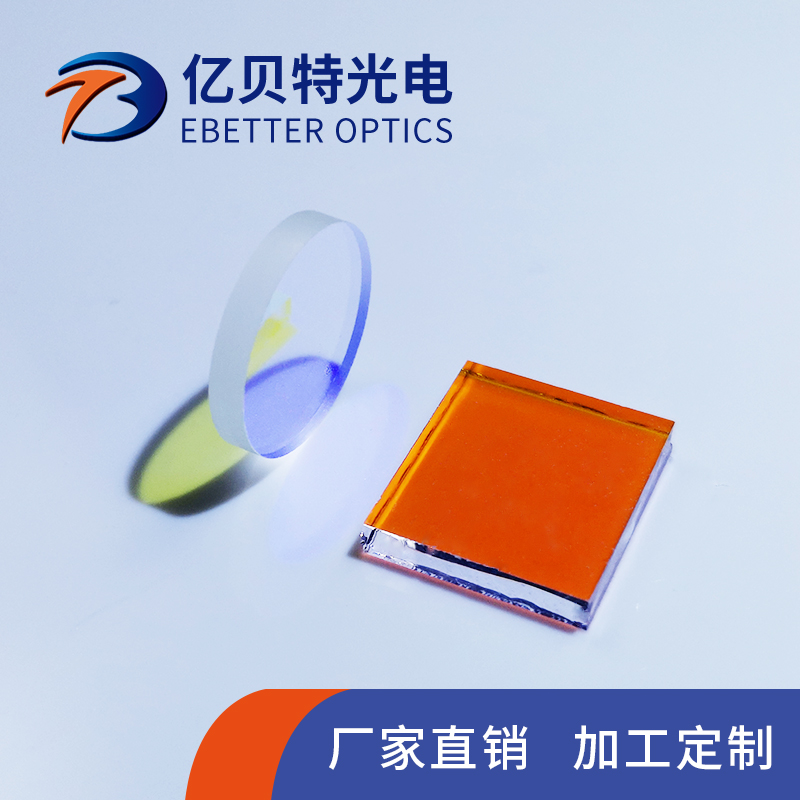

带通滤光片产品展示图33
